Tutorial 1: Neural Data Visualization#
This tutorial demonstrates the core neural data visualization functions in BrainTools. We’ll explore how to visualize spike trains, population activity, connectivity patterns, and other essential neural data representations.
Learning Objectives#
In this tutorial, we will explore the core neural data visualization functions in BrainTools:
spike_raster(): Visualizing individual spike events across neuronspopulation_activity(): Showing aggregate neural activity patternsconnectivity_matrix(): Displaying network connectivity patternsisi_distribution(): Analyzing inter-spike interval distributionsspike_histogram(): Creating peri-stimulus time histograms (PSTH)firing_rate_map(): Visualizing spatial firing patterns
Setup and Imports#
import matplotlib.pyplot as plt
import numpy as np
# Import braintools visualization functions
import braintools
# Set random seed for reproducibility
np.random.seed(42)
# Apply neural styling theme
braintools.visualize.neural_style()
1. Generating Simulated Neural Data#
Let’s start by generating realistic neural data that we’ll use throughout this tutorial.
def generate_spike_trains(n_neurons=50,
duration=10.0,
base_rate=5.0,
burst_prob=0.1,
burst_rate=50.0):
"""
Generate realistic spike trains with bursting behavior.
Parameters:
- n_neurons: Number of neurons
- duration: Simulation duration (seconds)
- base_rate: Base firing rate (Hz)
- burst_prob: Probability of burst events
- burst_rate: Firing rate during bursts (Hz)
"""
spike_trains = []
for i in range(n_neurons):
# Generate base spike times using Poisson process
n_spikes_base = np.random.poisson(base_rate * duration)
spike_times = np.sort(np.random.uniform(0, duration, n_spikes_base))
# Add burst events
n_bursts = np.random.poisson(burst_prob * duration)
for _ in range(n_bursts):
burst_start = np.random.uniform(0, duration - 0.1)
burst_duration = np.random.exponential(0.05) # Short bursts
n_burst_spikes = np.random.poisson(burst_rate * burst_duration)
if n_burst_spikes > 0:
burst_spikes = np.sort(np.random.uniform(
burst_start, burst_start + burst_duration, n_burst_spikes
))
spike_times = np.concatenate([spike_times, burst_spikes])
spike_times = np.sort(spike_times)
spike_trains.append(spike_times)
return spike_trains
def generate_population_activity(spike_trains, dt=0.001, sigma=0.01):
"""
Convert spike trains to population activity with Gaussian smoothing.
"""
duration = max([max(train) if len(train) > 0 else 0 for train in spike_trains])
time_bins = np.arange(0, duration + dt, dt)
# Create spike count matrix
spike_matrix = np.zeros((len(time_bins), len(spike_trains)))
for i, train in enumerate(spike_trains):
if len(train) > 0:
spike_indices = np.digitize(train, time_bins) - 1
spike_indices = spike_indices[spike_indices < len(time_bins)]
spike_matrix[spike_indices, i] = 1
# Apply Gaussian smoothing
from scipy.ndimage import gaussian_filter1d
smoothed_activity = gaussian_filter1d(spike_matrix, sigma=sigma / dt, axis=0)
return time_bins, smoothed_activity
def generate_connectivity_matrix(n_neurons=50, sparsity=0.2, exc_ratio=0.8):
"""
Generate a realistic connectivity matrix.
"""
# Create sparse random connectivity
connectivity = np.random.rand(n_neurons, n_neurons)
connectivity[connectivity > sparsity] = 0
# Set diagonal to zero (no self-connections)
np.fill_diagonal(connectivity, 0)
# Make some connections inhibitory
n_inhibitory = int(n_neurons * (1 - exc_ratio))
inhibitory_neurons = np.random.choice(n_neurons, n_inhibitory, replace=False)
# Scale connection strengths
connectivity[connectivity > 0] = np.random.lognormal(0, 0.5,
np.sum(connectivity > 0))
# Make inhibitory connections negative
for neuron in inhibitory_neurons:
connectivity[neuron, :] *= -1
return connectivity
# Generate sample data
print("Generating simulated neural data...")
n_neurons = 50
duration = 10.0
spike_trains = generate_spike_trains(n_neurons, duration)
time_bins, population_data = generate_population_activity(spike_trains)
connectivity_matrix = generate_connectivity_matrix(n_neurons)
print(f"Generated data for {n_neurons} neurons over {duration} seconds")
print(f"Total spikes: {sum(len(train) for train in spike_trains)}")
print(f"Population activity shape: {population_data.shape}")
print(f"Connectivity matrix shape: {connectivity_matrix.shape}")
Generating simulated neural data...
Generated data for 50 neurons over 10.0 seconds
Total spikes: 2511
Population activity shape: (9999, 50)
Connectivity matrix shape: (50, 50)

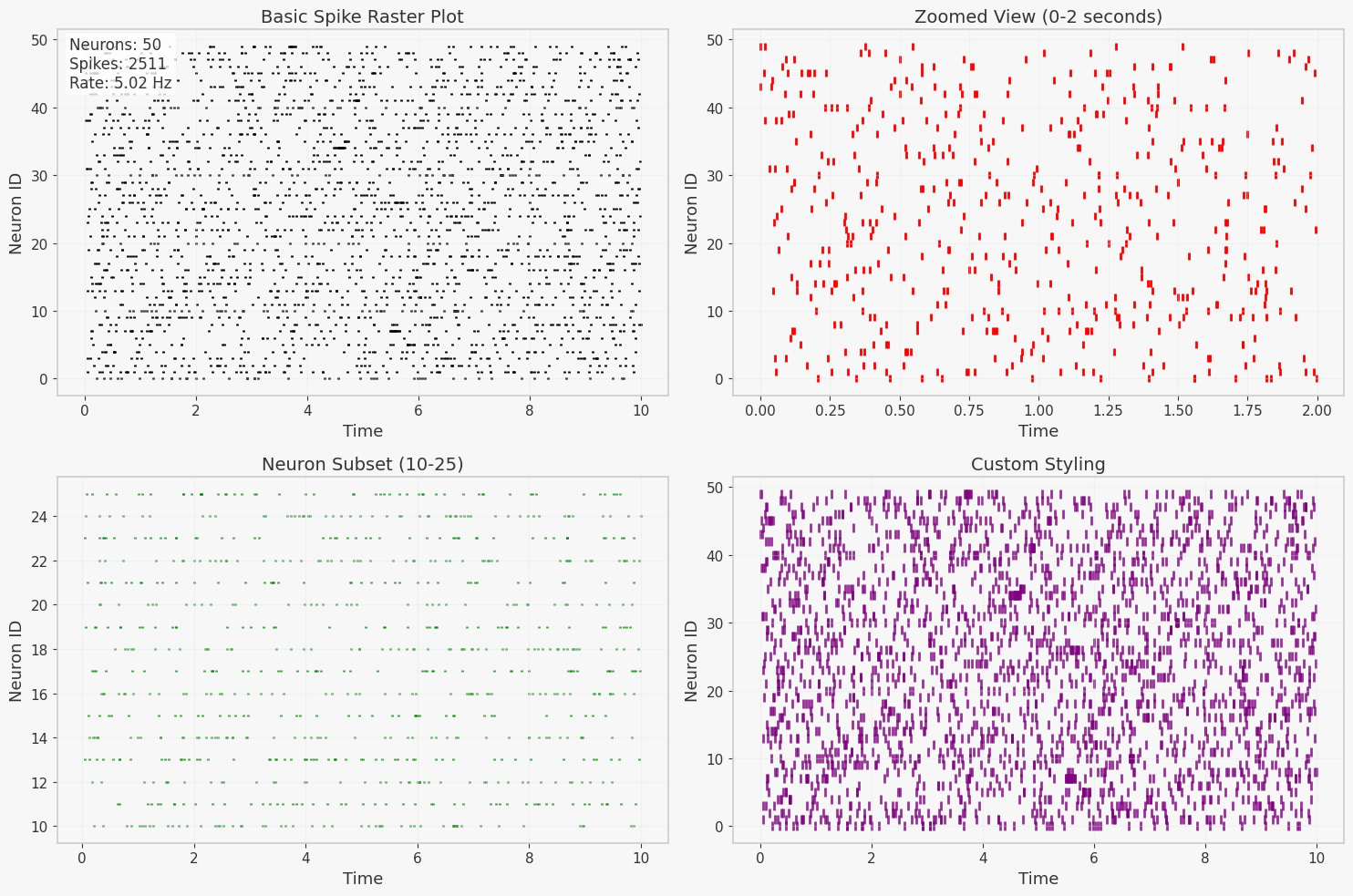

2. Spike Raster Plots#
Spike raster plots are fundamental for visualizing neural activity patterns. Each dot represents a spike from a specific neuron at a specific time.
# Basic spike raster plot
fig, axes = plt.subplots(2, 2, figsize=(15, 10))
# 1. Basic raster plot
braintools.visualize.spike_raster(spike_trains,
ax=axes[0, 0],
title="Basic Spike Raster Plot",
show_stats=True)
# 2. Zoomed-in view (first 2 seconds)
braintools.visualize.spike_raster(spike_trains,
ax=axes[0, 1],
time_range=(0, 2),
title="Zoomed View (0-2 seconds)",
color='red',
markersize=30)
# 3. Subset of neurons
braintools.visualize.spike_raster(spike_trains,
ax=axes[1, 0],
neuron_range=(10, 25),
title="Neuron Subset (10-25)",
color='green',
alpha=0.7)
# 4. Custom styling
braintools.visualize.spike_raster(spike_trains,
ax=axes[1, 1],
title="Custom Styling",
color='purple',
marker='|',
markersize=50,
alpha=0.8)
plt.tight_layout()
plt.show()
print("\nSpike Raster Plot Features:")
print("- Each row represents one neuron")
print("- Each dot represents a spike event")
print("- Time is shown on the x-axis")
print("- Statistics can be displayed (neuron count, spike count, firing rate)")
print("- Supports zooming and neuron subsetting")
Spike Raster Plot Features:
- Each row represents one neuron
- Each dot represents a spike event
- Time is shown on the x-axis
- Statistics can be displayed (neuron count, spike count, firing rate)
- Supports zooming and neuron subsetting

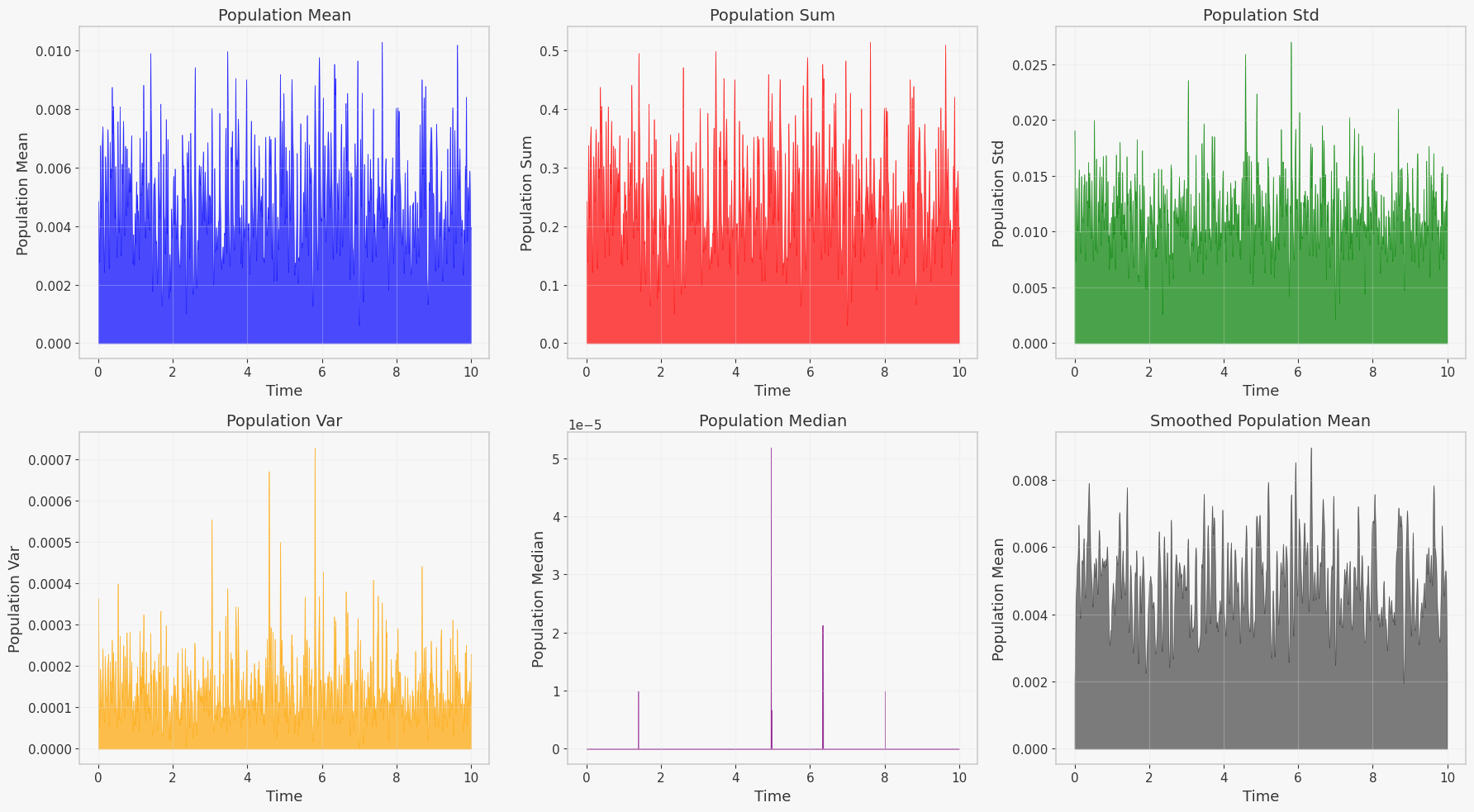

3. Population Activity Visualization#
Population activity plots show the aggregate neural activity over time using different aggregation methods.
# Population activity with different aggregation methods
fig, axes = plt.subplots(2, 3, figsize=(18, 10))
methods = ['mean', 'sum', 'std', 'var', 'median']
colors = ['blue', 'red', 'green', 'orange', 'purple']
for i, (method, color) in enumerate(zip(methods, colors)):
row = i // 3
col = i % 3
braintools.visualize.population_activity(population_data,
time=time_bins,
method=method,
ax=axes[row, col],
title=f"Population {method.capitalize()}",
color=color,
alpha=0.7)
# Smoothed population activity
braintools.visualize.population_activity(population_data,
time=time_bins,
method='mean',
window_size=50,
ax=axes[1, 2],
title="Smoothed Population Mean",
color='black',
fill=True,
alpha=0.5)
plt.tight_layout()
plt.show()
print("\nPopulation Activity Features:")
print("- Mean: Average activity across all neurons")
print("- Sum: Total activity (useful for spike counts)")
print("- Std: Variability in population activity")
print("- Var: Variance in population activity")
print("- Median: Robust central tendency measure")
print("- Smoothing can be applied with window_size parameter")
Population Activity Features:
- Mean: Average activity across all neurons
- Sum: Total activity (useful for spike counts)
- Std: Variability in population activity
- Var: Variance in population activity
- Median: Robust central tendency measure
- Smoothing can be applied with window_size parameter

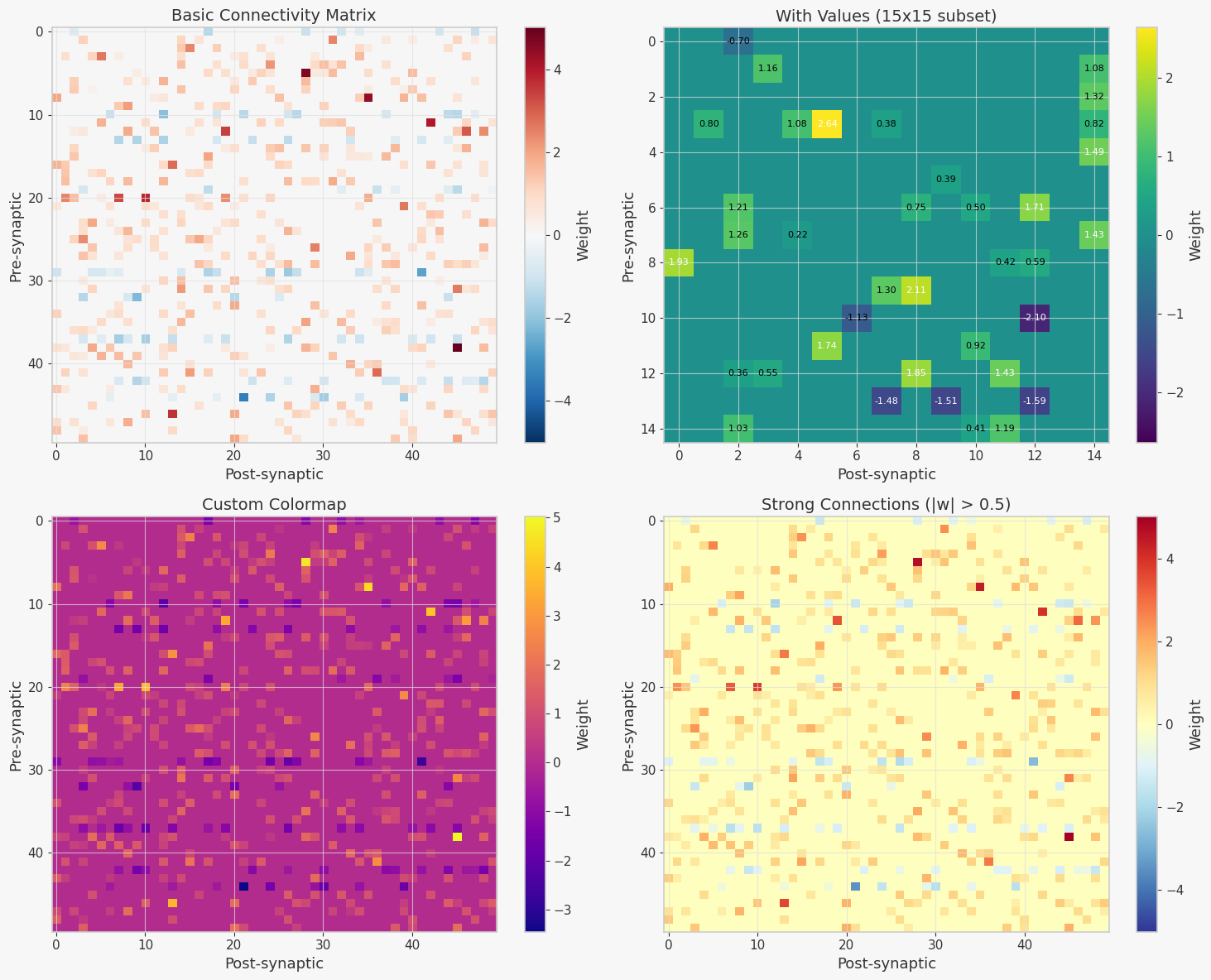

4. Connectivity Matrix Visualization#
Connectivity matrices show the strength and pattern of connections between neurons in a network.
# Connectivity matrix visualizations
fig, axes = plt.subplots(2, 2, figsize=(15, 12))
# 1. Basic connectivity matrix
braintools.visualize.connectivity_matrix(connectivity_matrix,
ax=axes[0, 0],
title="Basic Connectivity Matrix",
cmap='RdBu_r',
center_zero=True)
# 2. With connection values displayed
# Show values for a smaller subset to avoid clutter
subset_matrix = connectivity_matrix[:15, :15]
braintools.visualize.connectivity_matrix(subset_matrix,
ax=axes[0, 1],
title="With Values (15x15 subset)",
show_values=True,
value_threshold=0.1,
cmap='viridis')
# 3. Custom colormap and styling
braintools.visualize.connectivity_matrix(connectivity_matrix,
ax=axes[1, 0],
title="Custom Colormap",
cmap='plasma',
center_zero=False,
show_colorbar=True)
# 4. Thresholded connections
# Only show strong connections
threshold = 0.5
thresholded_matrix = connectivity_matrix.copy()
thresholded_matrix[np.abs(thresholded_matrix) < threshold] = 0
braintools.visualize.connectivity_matrix(thresholded_matrix,
ax=axes[1, 1],
title=f"Strong Connections (|w| > {threshold})",
cmap='RdYlBu_r',
center_zero=True)
plt.tight_layout()
plt.show()
print("\nConnectivity Matrix Features:")
print("- Rows: Pre-synaptic neurons")
print("- Columns: Post-synaptic neurons")
print("- Positive values: Excitatory connections")
print("- Negative values: Inhibitory connections")
print("- center_zero=True centers colormap at zero")
print("- Can display actual connection values")
print("- Thresholding helps visualize strong connections")
Connectivity Matrix Features:
- Rows: Pre-synaptic neurons
- Columns: Post-synaptic neurons
- Positive values: Excitatory connections
- Negative values: Inhibitory connections
- center_zero=True centers colormap at zero
- Can display actual connection values
- Thresholding helps visualize strong connections

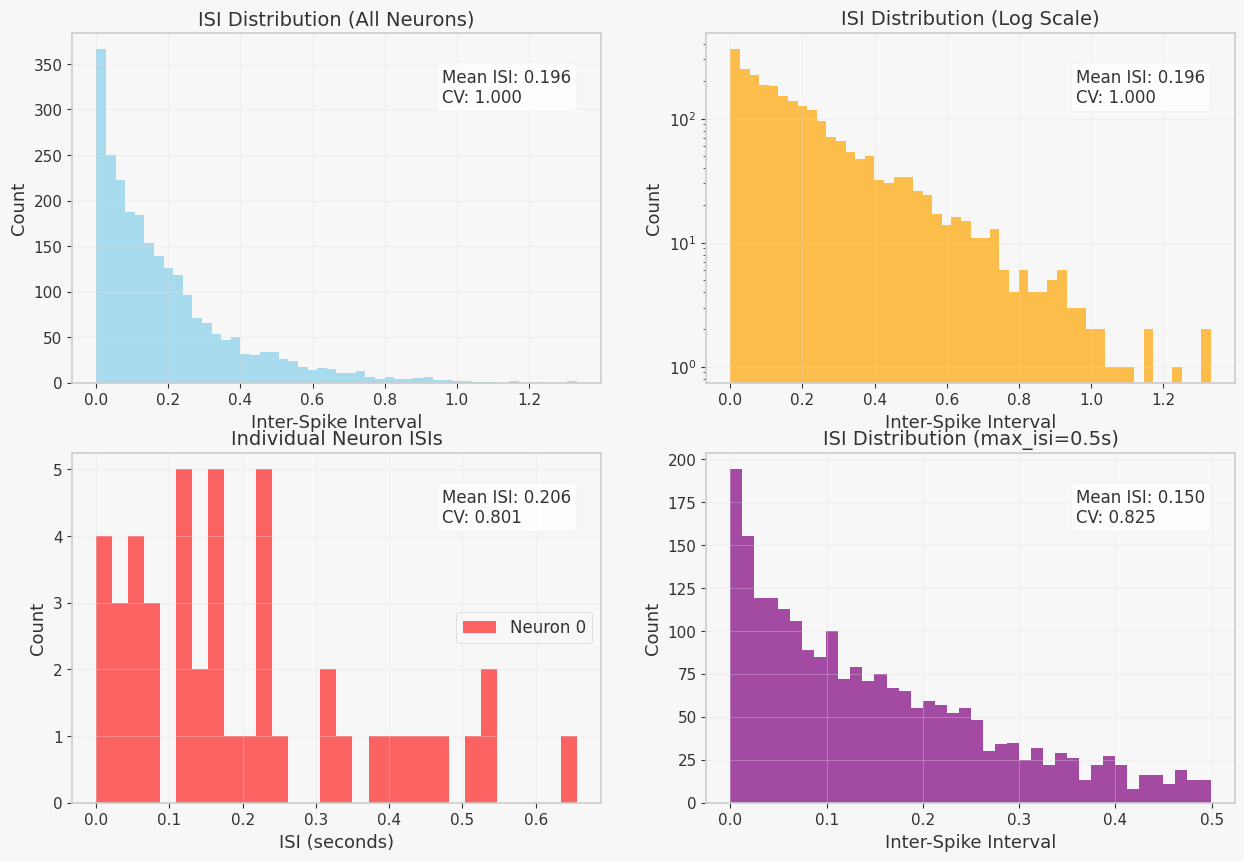

5. Inter-Spike Interval (ISI) Analysis#
ISI distributions reveal important information about neural firing patterns and regularity.
# ISI distribution analysis
fig, axes = plt.subplots(2, 2, figsize=(15, 10))
# 1. Basic ISI distribution
braintools.visualize.isi_distribution(spike_trains,
ax=axes[0, 0],
title="ISI Distribution (All Neurons)",
bins=50,
color='skyblue')
# 2. Log-scale ISI distribution
braintools.visualize.isi_distribution(spike_trains,
ax=axes[0, 1],
title="ISI Distribution (Log Scale)",
bins=50,
log_scale=True,
color='orange')

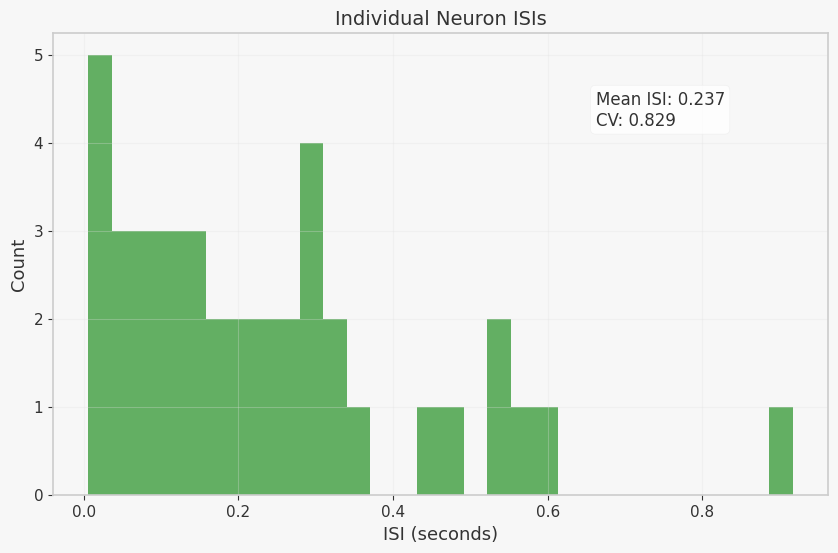

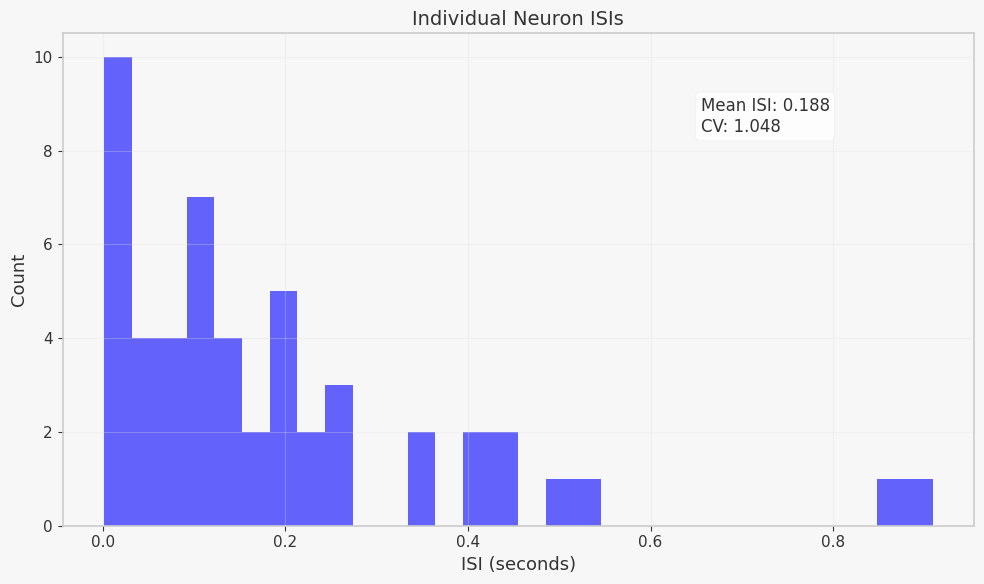

# 3. ISI for individual neurons
# Select a few neurons with different firing patterns
selected_neurons = [0, 15, 30]
colors = ['red', 'green', 'blue']
for i, (neuron_idx, color) in enumerate(zip(selected_neurons, colors)):
if len(spike_trains[neuron_idx]) > 1:
braintools.visualize.isi_distribution([spike_trains[neuron_idx]],
ax=axes[1, 0] if i == 0 else None,
title="Individual Neuron ISIs",
bins=30, color=color, alpha=0.6,
xlabel="ISI (seconds)",
ylabel="Count")
if i == 0:
axes[1, 0].legend([f'Neuron {idx}' for idx in selected_neurons])
# 4. ISI with maximum cutoff
braintools.visualize.isi_distribution(spike_trains,
ax=axes[1, 1],
title="ISI Distribution (max_isi=0.5s)",
bins=40,
max_isi=0.5,
color='purple')
plt.tight_layout()
plt.show()
print("\nISI Distribution Features:")
print("- Mean ISI indicates average firing interval")
print("- CV (Coefficient of Variation) measures regularity:")
print(" * CV < 1: Regular firing")
print(" * CV ≈ 1: Poisson-like firing")
print(" * CV > 1: Irregular/bursty firing")
print("- Log scale helps visualize wide ISI ranges")
print("- Individual neuron analysis reveals firing patterns")
ISI Distribution Features:
- Mean ISI indicates average firing interval
- CV (Coefficient of Variation) measures regularity:
* CV < 1: Regular firing
* CV ≈ 1: Poisson-like firing
* CV > 1: Irregular/bursty firing
- Log scale helps visualize wide ISI ranges
- Individual neuron analysis reveals firing patterns

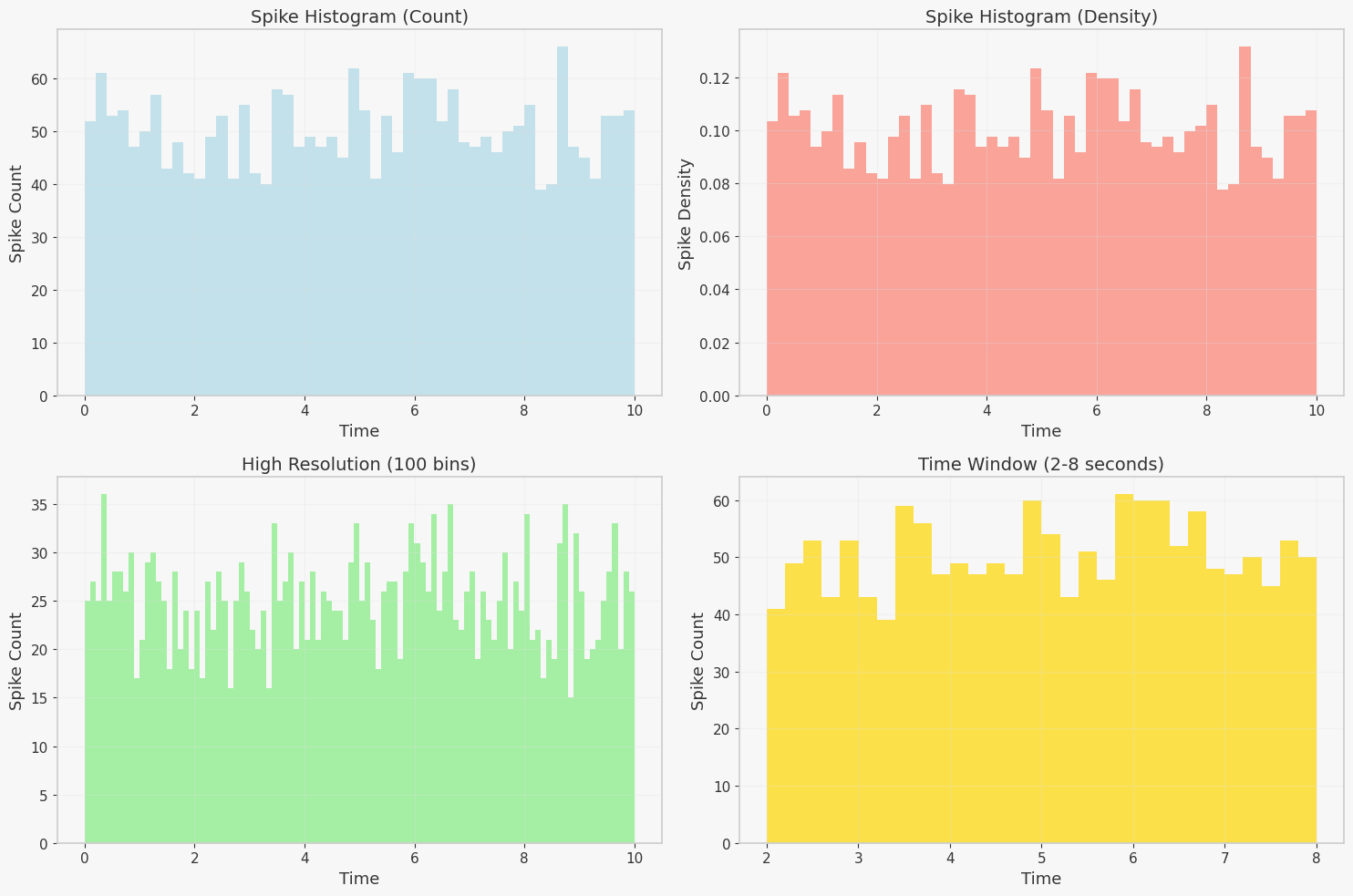

6. Spike Histograms (PSTH)#
Peri-Stimulus Time Histograms (PSTH) show the distribution of spike times, often used to analyze responses to stimuli.
# Spike histogram analysis
fig, axes = plt.subplots(2, 2, figsize=(15, 10))
# 1. Basic spike histogram
braintools.visualize.spike_histogram(spike_trains,
ax=axes[0, 0],
title="Spike Histogram (Count)",
bins=50,
color='lightblue')
# 2. Density histogram
braintools.visualize.spike_histogram(spike_trains,
ax=axes[0, 1],
title="Spike Histogram (Density)",
bins=50,
density=True,
color='salmon')
# 3. High-resolution histogram
braintools.visualize.spike_histogram(spike_trains, ax=axes[1, 0],
title="High Resolution (100 bins)",
bins=100, color='lightgreen', alpha=0.8)
# 4. Histogram with specific time window
braintools.visualize.spike_histogram(spike_trains,
ax=axes[1, 1],
title="Time Window (2-8 seconds)",
bins=30,
time_range=(2, 8),
color='gold')
plt.tight_layout()
plt.show()
print("\nSpike Histogram Features:")
print("- Shows temporal distribution of all spikes")
print("- Count mode: actual number of spikes per bin")
print("- Density mode: normalized by bin width and total count")
print("- Bin size affects temporal resolution")
print("- Time windowing allows focus on specific periods")
print("- Useful for detecting temporal patterns and stimulus responses")
Spike Histogram Features:
- Shows temporal distribution of all spikes
- Count mode: actual number of spikes per bin
- Density mode: normalized by bin width and total count
- Bin size affects temporal resolution
- Time windowing allows focus on specific periods
- Useful for detecting temporal patterns and stimulus responses

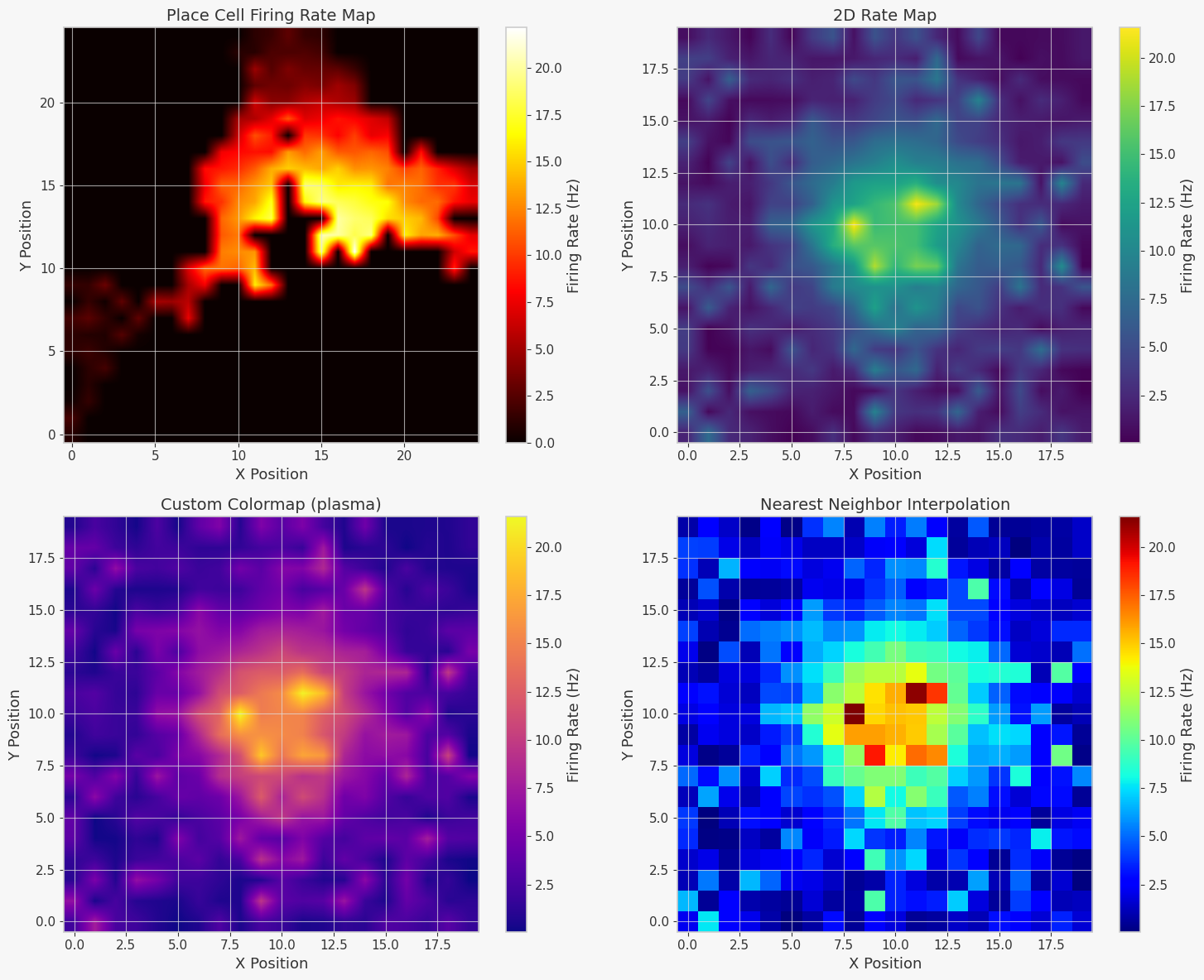

7. Firing Rate Maps#
Firing rate maps visualize spatial patterns of neural activity, commonly used for place cells and grid cells.
# Generate spatial firing rate data
def generate_spatial_data(n_positions=1000, arena_size=1.0):
"""
Generate simulated spatial firing data for place cells.
"""
# Random walk trajectory
positions = np.zeros((n_positions, 2))
for i in range(1, n_positions):
step = np.random.normal(0, 0.02, 2)
new_pos = positions[i - 1] + step
# Keep within arena bounds
new_pos = np.clip(new_pos, 0, arena_size)
positions[i] = new_pos
# Generate place field (Gaussian)
field_center = np.array([0.5, 0.5]) # Center of arena
field_width = 0.2
# Calculate firing rates based on distance from field center
distances = np.linalg.norm(positions - field_center, axis=1)
firing_rates = 20 * np.exp(-(distances ** 2) / (2 * field_width ** 2))
# Add noise
firing_rates += np.random.normal(0, 2, len(firing_rates))
firing_rates = np.maximum(firing_rates, 0) # Ensure non-negative
return positions, firing_rates
# Generate spatial data
positions, firing_rates = generate_spatial_data()
# Create 2D rate map manually for comparison
grid_size = 20
rate_map_2d = np.random.exponential(2, (grid_size, grid_size))
# Add a "hot spot" in the center
center = grid_size // 2
y, x = np.ogrid[:grid_size, :grid_size]
dist_from_center = np.sqrt((x - center) ** 2 + (y - center) ** 2)
rate_map_2d += 15 * np.exp(-dist_from_center ** 2 / 20)
# Firing rate map visualizations
fig, axes = plt.subplots(2, 2, figsize=(15, 12))
# 1. Rate map from positions and rates
braintools.visualize.firing_rate_map(firing_rates, positions=positions, ax=axes[0, 0],
title="Place Cell Firing Rate Map",
cmap='hot', grid_size=(25, 25))
# 2. 2D rate map
braintools.visualize.firing_rate_map(rate_map_2d, ax=axes[0, 1],
title="2D Rate Map",
cmap='viridis', interpolation='bilinear')
# 3. Different colormap
braintools.visualize.firing_rate_map(rate_map_2d, ax=axes[1, 0],
title="Custom Colormap (plasma)",
cmap='plasma', show_colorbar=True)
# 4. Nearest neighbor interpolation
braintools.visualize.firing_rate_map(rate_map_2d, ax=axes[1, 1],
title="Nearest Neighbor Interpolation",
cmap='jet', interpolation='nearest')
plt.tight_layout()
plt.show()
print("\nFiring Rate Map Features:")
print("- Visualizes spatial firing patterns")
print("- Can be generated from position-rate pairs or 2D arrays")
print("- Different colormaps highlight different aspects")
print("- Interpolation methods affect smoothness")
print("- Commonly used for place cells, grid cells, and spatial analysis")
print("- Hot colors typically represent high firing rates")
Firing Rate Map Features:
- Visualizes spatial firing patterns
- Can be generated from position-rate pairs or 2D arrays
- Different colormaps highlight different aspects
- Interpolation methods affect smoothness
- Commonly used for place cells, grid cells, and spatial analysis
- Hot colors typically represent high firing rates

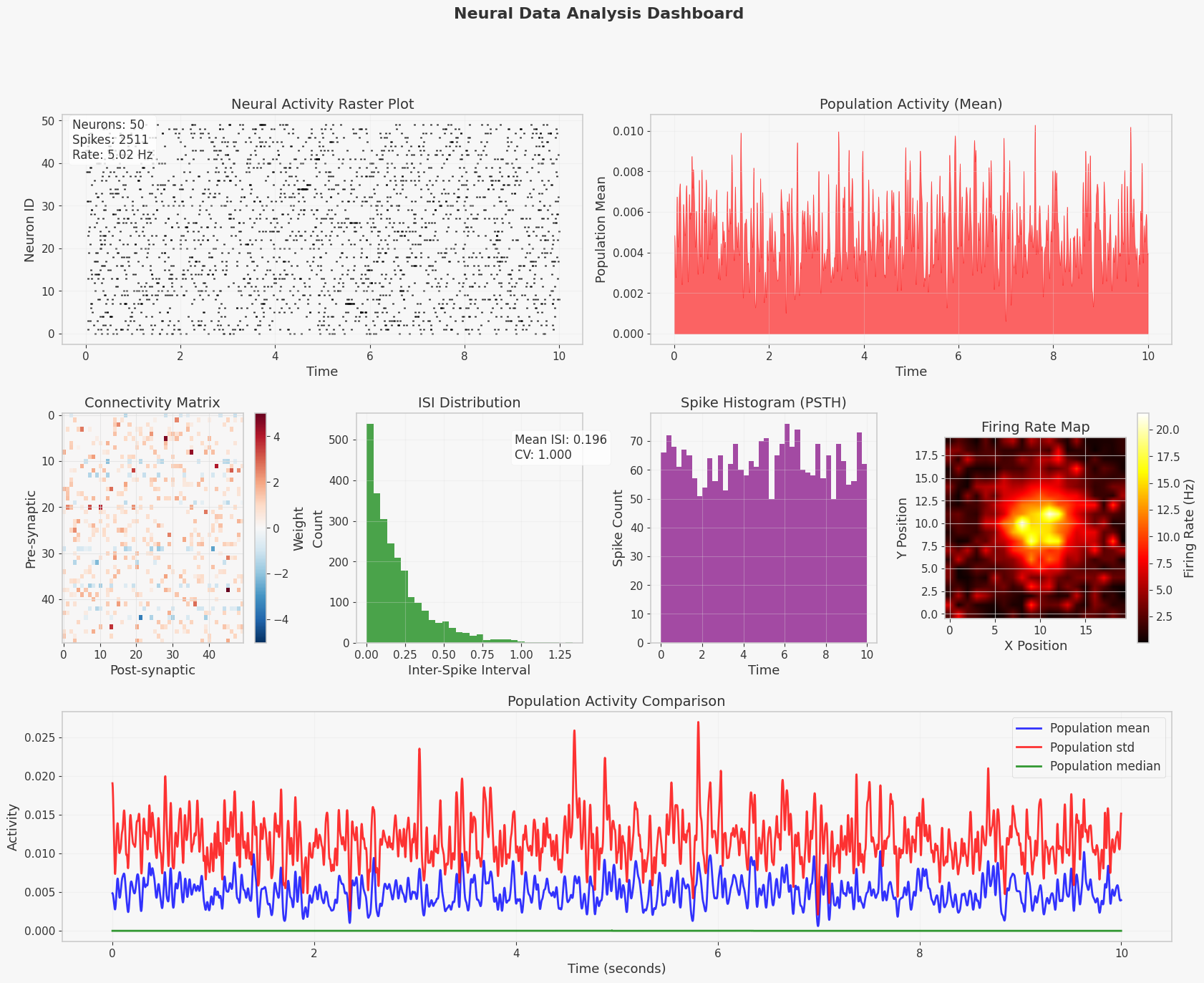

8. Comprehensive Neural Dashboard#
Let’s create a comprehensive dashboard that combines multiple visualization types for a complete view of neural activity.
# Create a comprehensive neural activity dashboard
fig = plt.figure(figsize=(20, 15))
# Define grid layout
gs = fig.add_gridspec(3, 4, hspace=0.3, wspace=0.3)
# 1. Spike raster (top row, spans 2 columns)
ax1 = fig.add_subplot(gs[0, :2])
braintools.visualize.spike_raster(spike_trains,
ax=ax1,
title="Neural Activity Raster Plot",
show_stats=True,
alpha=0.8)
# 2. Population activity (top row, spans 2 columns)
ax2 = fig.add_subplot(gs[0, 2:])
braintools.visualize.population_activity(population_data,
time=time_bins,
method='mean',
ax=ax2,
title="Population Activity (Mean)",
color='red',
fill=True,
alpha=0.6)
# 3. Connectivity matrix (middle left)
ax3 = fig.add_subplot(gs[1, 0])
braintools.visualize.connectivity_matrix(connectivity_matrix,
ax=ax3,
title="Connectivity Matrix",
cmap='RdBu_r',
center_zero=True)
# 4. ISI distribution (middle center-left)
ax4 = fig.add_subplot(gs[1, 1])
braintools.visualize.isi_distribution(spike_trains,
ax=ax4,
title="ISI Distribution",
bins=30,
color='green',
alpha=0.7)
# 5. Spike histogram (middle center-right)
ax5 = fig.add_subplot(gs[1, 2])
braintools.visualize.spike_histogram(spike_trains,
ax=ax5,
title="Spike Histogram (PSTH)",
bins=40,
color='purple',
alpha=0.7)
# 6. Firing rate map (middle right)
ax6 = fig.add_subplot(gs[1, 3])
braintools.visualize.firing_rate_map(rate_map_2d,
ax=ax6,
title="Firing Rate Map",
cmap='hot')
# 7. Population activity comparison (bottom row, spans all columns)
ax7 = fig.add_subplot(gs[2, :])
methods = ['mean', 'std', 'median']
colors = ['blue', 'red', 'green']
for method, color in zip(methods, colors):
# Calculate population activity for each method
if method == 'mean':
activity = np.mean(population_data, axis=1)
elif method == 'std':
activity = np.std(population_data, axis=1)
elif method == 'median':
activity = np.median(population_data, axis=1)
ax7.plot(time_bins, activity, color=color, alpha=0.8,
linewidth=2, label=f'Population {method}')
ax7.set_xlabel('Time (seconds)')
ax7.set_ylabel('Activity')
ax7.set_title('Population Activity Comparison')
ax7.legend()
ax7.grid(True, alpha=0.3)
# Add overall title
fig.suptitle('Neural Data Analysis Dashboard', fontsize=16, fontweight='bold')
plt.show()
print("\nComprehensive Dashboard Features:")
print("- Multiple visualization types in one view")
print("- Spike raster shows individual neuron activity")
print("- Population activity reveals network dynamics")
print("- Connectivity matrix shows network structure")
print("- ISI and spike histograms reveal firing patterns")
print("- Firing rate maps show spatial organization")
print("- Comparison plots highlight different aspects")
Comprehensive Dashboard Features:
- Multiple visualization types in one view
- Spike raster shows individual neuron activity
- Population activity reveals network dynamics
- Connectivity matrix shows network structure
- ISI and spike histograms reveal firing patterns
- Firing rate maps show spatial organization
- Comparison plots highlight different aspects

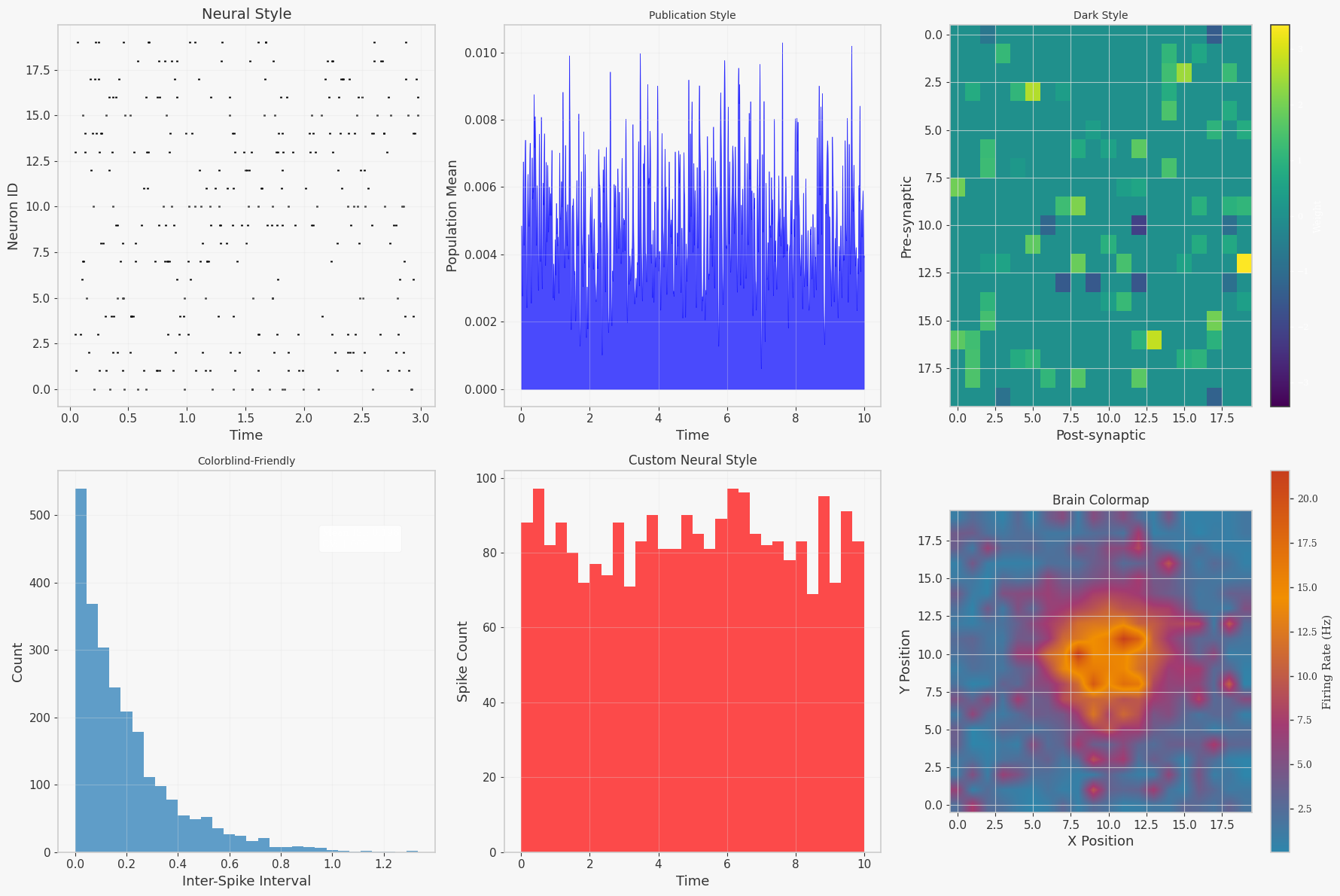

9. Styling and Customization#
BrainTools provides various styling options for publication-ready figures.
# Demonstrate different styling options
fig, axes = plt.subplots(2, 3, figsize=(18, 12))
# Reset to default style first
plt.rcdefaults()
# 1. Neural style
braintools.visualize.neural_style()
braintools.visualize.spike_raster(spike_trains[:20],
ax=axes[0, 0],
title="Neural Style",
time_range=(0, 3))
# 2. Publication style
braintools.visualize.publication_style(fontsize=9)
braintools.visualize.population_activity(population_data,
time=time_bins,
method='mean',
ax=axes[0, 1],
title="Publication Style")
# 3. Dark style
braintools.visualize.dark_style()
braintools.visualize.connectivity_matrix(connectivity_matrix[:20, :20],
ax=axes[0, 2],
title="Dark Style",
cmap='viridis')
# 4. Colorblind-friendly style
braintools.visualize.colorblind_friendly_style()
braintools.visualize.isi_distribution(spike_trains,
ax=axes[1, 0],
title="Colorblind-Friendly",
bins=30,
color='tab:blue')
# 5. Custom neural style
braintools.visualize.neural_style(spike_color='red',
membrane_color='blue',
background_color='white',
fontsize=10)
braintools.visualize.spike_histogram(spike_trains,
ax=axes[1, 1],
title="Custom Neural Style",
bins=30,
color='red')
# 6. Brain colormaps
braintools.visualize.brain_colormaps() # Register custom colormaps
braintools.visualize.firing_rate_map(rate_map_2d,
ax=axes[1, 2],
title="Brain Colormap",
cmap='membrane')
plt.tight_layout()
plt.show()
print("\nStyling Options:")
print("- neural_style(): Optimized for neural data visualization")
print("- publication_style(): Clean, publication-ready formatting")
print("- dark_style(): Dark theme for presentations")
print("- colorblind_friendly_style(): Accessible color palette")
print("- brain_colormaps(): Specialized colormaps for neural data")
print("- All styles can be customized with parameters")
Styling Options:
- neural_style(): Optimized for neural data visualization
- publication_style(): Clean, publication-ready formatting
- dark_style(): Dark theme for presentations
- colorblind_friendly_style(): Accessible color palette
- brain_colormaps(): Specialized colormaps for neural data
- All styles can be customized with parameters
